Inmeten Tie-in punten

Project opdracht:

Asbuilt maatvoering voor vervangen leidingwerk van staal naar GRE

3D scannen tie-in punten



Doel:

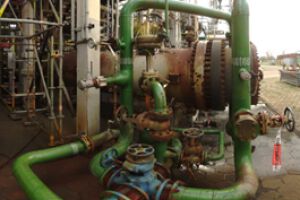

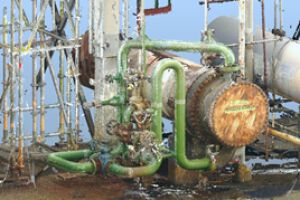

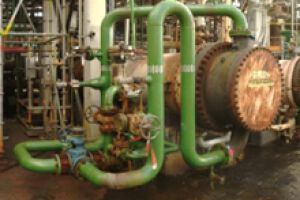

Om de stalen koelwater leidingen te vervangen door GRE leidingen is besloten om de Asbuilt situatie door middel van 3D scannen in kaart te brengen. Op die manier kunnen de werkzaamheden in de geplande plant stop helemaal worden voorbereid, alle spools worden vooraf geprefabriceerd. Hierdoor wordt de ombouwtijd tot het minimale gereduceerd. Ook hoeft men niet voor elke maat naar de plant terug. De Pointcloud samen met de 3D viewer geven alle gewenste informatie.

Oplevering en eisen:

• Juiste maatvoering van bestaande situatie.
• Voorkomen van een tijdrovende handmatige in-meting.
• Met hoge nauwkeurigheid en betrouwbaarheid.
• 3D scannen in kleur voor herkenbaarheid leidingwerk
• Leveren van een 3D viewer ten behoeve van project overleg en als hulp bij engineering.
• Leveren van een 3D pointcloud;
  • Formaat geschikt voor engineering software.
  • Bepalend voor het verder uitwerken van de layout/routing en start engineering productie informatie.

De gekozen werkwijze:

• Scanplan maken voor het zo efficiënt inzetten van de laserscanner
• Het 3D scannen van het leidingwerk met tie-in punten, de Asbuilt situatie.
• Controle of tie-in punten zichtbaar zijn op 3D Scan
• Registeren van de scans
• Oplevering pointcloud
