Inmeten van ballast systeem

Project opdracht:

3D Scannen van een gedeelte van de machinekamer van een Coaster.

Inmeten van het ballast systeem.



Doel:

Door de wettelijke verplichten om alle schepen te voorzien van een Water Treatment System moest het bestaande Ballast Systeem ingemeten worden. Met deze informatie kan de engineering starten en doorgesproken worden met de eigenaar.

Materialen en equipment kunnen besteld worden en de prefab van het leidingwerk kan worden uitgevoerd.

Hiermee wordt het totale traject verkort, efficiënte productie gewaarborgd en kosten bespaard.

Oplevering en eisen:

• Eenmalige in-meting van de bestaande situatie, er is maar een beperkte tijd beschikbaar.
• Voorkomen van een tijdrovende handmatige in-meting.
• Met hoge nauwkeurigheid en betrouwbaarheid.
• Leveren van een 3D viewer ten behoeve van project overleg en als hulp bij engineering.
• Leveren van een 3D CAD model;
  • Formaat geschikt voor engineering software.
  • Bepalend voor het verder uitwerken van de layout/routing en start engineering productie informatie.

De gekozen werkwijze:

• Tie-in locaties leidingwerk BWTS systeem bepalen.

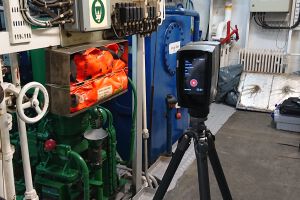

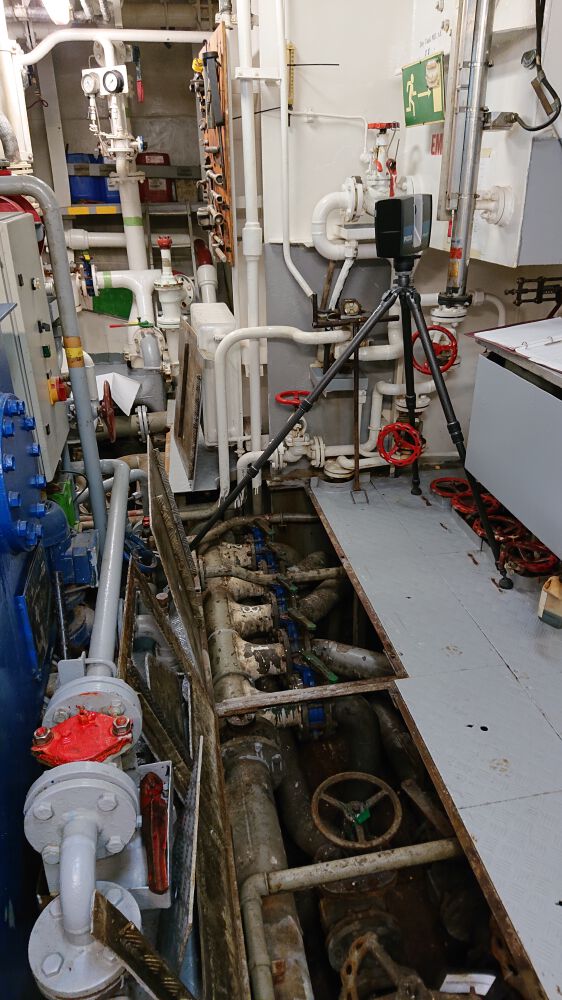

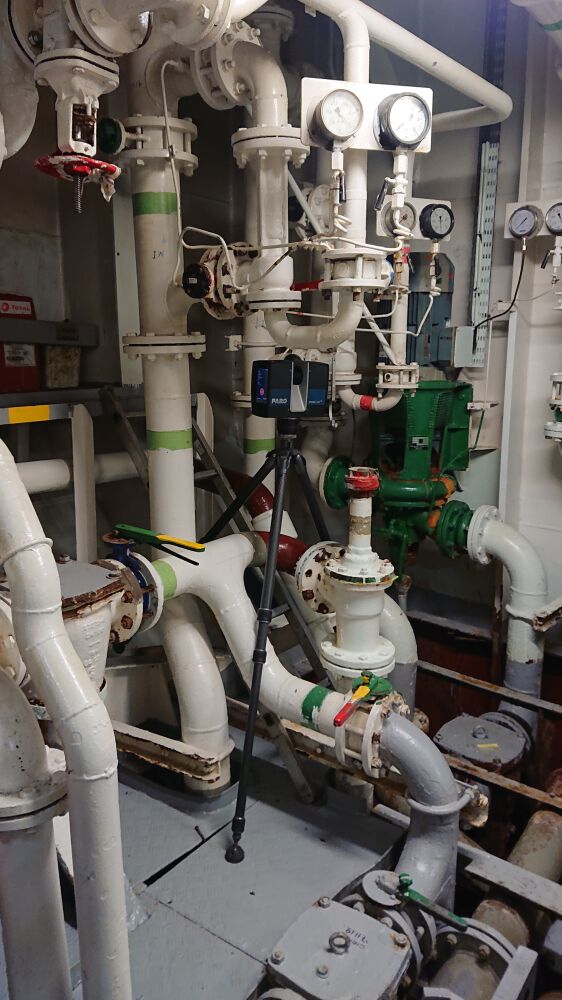

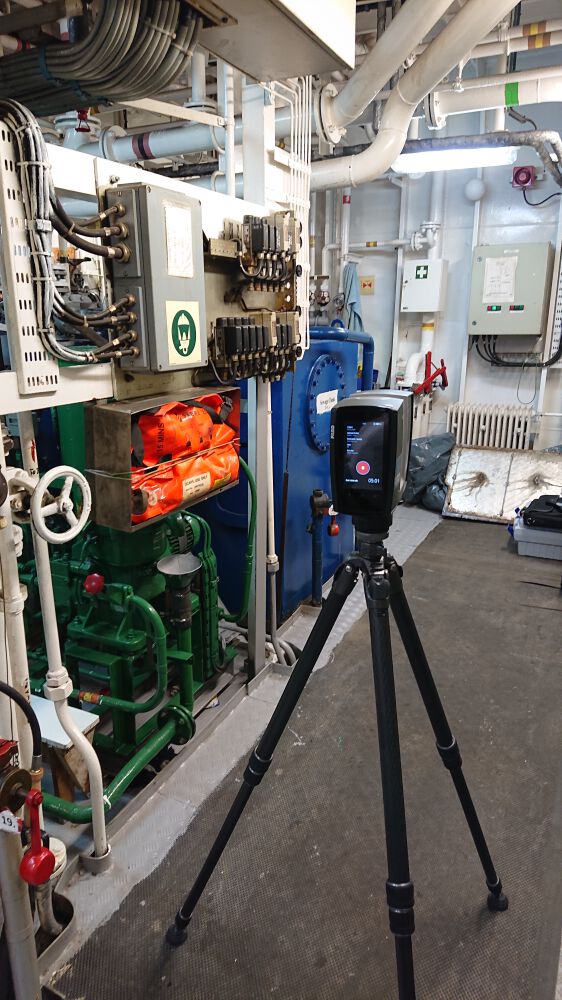

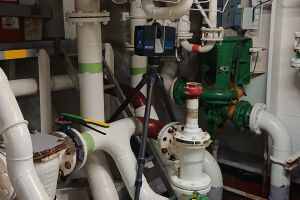

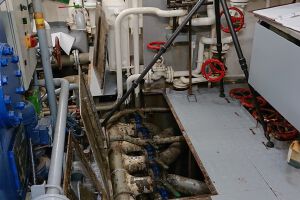

• Het 3D scannen van een gedeelte van de bestaande machinekamer, de Asbuilt situatie.
• Controle of tie-in punten zichtbaar zijn op 3D Scan
• Registeren van de scans
• Oplevering pointcloud
